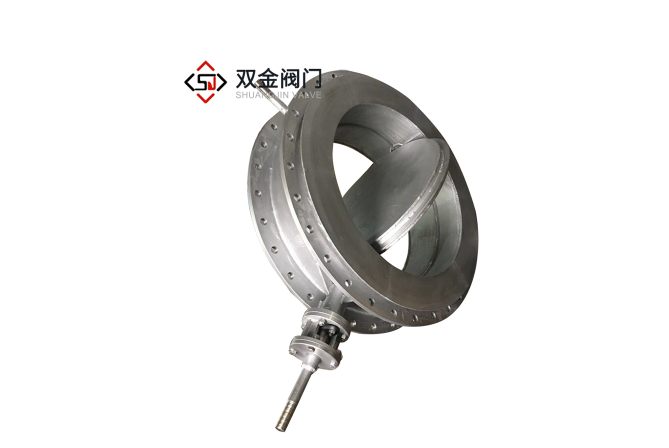

水冷式高溫蝶閥的詳細介紹

2021-09-11 關注次數：

水冷式高溫蝶閥介紹：該系列高溫蝶閥被廣泛用作冶金，化工，建材，發電廠，電廠等行業的超高溫氣體管道中的高溫氣體介質。調節或斷開，具有不同性能匹配閥的各種執行器（電動，氣動，蝸輪蝸桿）可用于遠程控制以及自動調節和斷開。

水冷式高溫蝶閥的參數：

公稱通徑：150-5000

公稱壓力：0.1MPa

適用溫度：≤350℃

適用介質：煙氣等其他超高溫度氣體

冷卻方式：閥板水冷，閥體襯高溫襯里

水冷式高溫蝶閥的產品特點：

蝶閥由碳鋼和耐熱合金鋼制成。內腔用水冷卻。水冷式超高溫蝶閥的蝶板由兩層質量高的耐熱性制成。高溫合金鋼。內部腔是水冷的。閥門出口具有流量開關報警功能。同時，在入口和出口處有兩個流量控制閥，以確保穩定運行。高溫條件下的蝶閥z高工作溫度可達1300℃（瞬時溫度≤1400℃），消耗的水少，耐熱性高，尺寸小，旋轉靈活，使用方便。

水冷式超高溫蝶閥安裝說明：

1.用戶使用兩個流量控制閥（入口和出口）調節入口和出口的進水口，以使出口處的水溫為60-80°C或更低，出口處的水流量為調整如下。確保板腔中的水要大于入口處的流速。

2.為確保冷卻水循環良好，當流量開關發出警報時，必須及時進行處理。

3.對于手動操作，請勿在手輪上添加輔助桿。手輪順時針旋轉以打開閥門。否則關閉。

4.此閥可以不均勻或垂直安裝，但閥軸必須處于水平位置。對于非水平安裝，請指明角度。閥門可以根據使用要求進行設計和制造。禁止將電子設備用于起吊，并且嚴格禁止碰撞。

5.確保進水管和出水管系統暢通，并且出水管高于閥門位置。

6.電動執行器的技術參數和原理有關接線圖，請參閱電動執行器手冊。

高溫蝶閥的特征：

閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有xiao地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。

試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。

隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

水冷式超高溫蝶閥的零件材質：

閥體	優良碳鋼內加加耐高溫合金鋼隔熱層
閥板	雙層優良耐熱合金鋼（可據用戶設計溫度而定）
閥軸	優良耐高熱合金鋼
填料	石墨

水冷式超高溫蝶閥冷卻水進出水管連接尺寸：

規格	150	200	250	300	350	400	450	500	600	700	800	900
DN	20	20	20	25	25	25	32	32	40	40	40	40
D1	65	65	65	75	75	75	90	90	100	100	100	110
D	90	90	90	100	100	100	120	120	130	130	130	140
Z1-d1	4-10	4-10	4-10	4-10	4-10	4-10	4-12	4-12	4-12	4-12	4-12	4-12
H1	90	115	140	165	190	215	240	265	315	365	405	465
H2	165	200	200	250	270	300	325	400	400	500	500	500
規格	1000	1200	1400	1500	1600	1800	2000	2200	2400	2600	2800	3000
DN	50	65	65	65	80	80	80	80	80	80	80	80
D1	110	130	130	130	130	150	150	150	150	150	150	150
D	140	160	160	160	190	190	190	190	190	190	190	190
Z1-d1	4-12	4-12	4-12	4-12	4-16	4-16	4-16	4-16	4-16	4-16	4-16	4-16
H1	520	620	720	720	820	820	1030	1130	1230	1330	1430	1530
H2	660	760	860	915	900	1120	1220	1340	1480	1580	1680	1780

水冷式超高溫蝶閥外形及連接尺寸：

DN	D	D1	B	b	n-d	L1	GSD941W-1PT			GSD941W-1PK
DN	D	D1	B	b	n-d	L1	L	H	型號	L	H	型號
150	375	335	190	16	12-φ18	375	1170	470	ZKJ-210	860	460	Z5-36
200	440	395			12-φ18	448	1316			1006
250	490	445			12-φ18	473	1366			1056
300	540	495	220		16-φ22	580	1695	550	ZKJ-310	1270		Z10-36
350	595	550		20	16-φ22	608	1751			1344
400	645	600			20-φ22	642	1841			1396
450	695	650			20-φ22	668	1870			1446
500	860	810			24-φ22	772	2189	690	ZKJ-410	1624		Z15-36
600	975	920	210		24-φ26	829	2303			1798
700	1075	1020			24-φ26	883	2411			1906
800	1175	1120			28-φ30	1040	2800	780	ZKJ-510	2260	570	Z20-36
900	1275	1220			28-φ30	1090	2900			2320
1000	1375	1320	220	24	32-φ30	1140	3010			2430
1200	1575	1520			36-φ30	1265	3260			2680
1400	1790	1730			40-φ30	1370	3520	978	ZKJ-610A	2920		Z30-36
1500	1890	1830	240	28	40-φ30	1545	3870			3270
1600	1990	1930			44-φ30	1590	3976			3376
1800	2290	2230			48-φ30	1700	4190	1028	ZKJ-610	3590
2000	2505	2440			52-φ30	1800	4390			3790
2200	2705	2640	300		56-φ33	1900	4590			3990
2400	3030	2960			64-φ33	2000	4930		ZKJ-710	4240	660	Z45-36
2600	3230	3160			68-φ33	2100	5130			4440
2800	3430	3360			72-φ36	2200	5330			4640
3000	3630	3560			76-φ36	2300	5530			4840

水冷式高溫蝶閥廠家提供水冷式高溫蝶閥產品有氣動帶手動水冷式高溫蝶閥、水冷式超高溫蝶閥
